Ve světě mechanického přenosu síly nabízí jen málo zařízení stejnou kombinaci jednoduchosti, kompaktnosti a násobení točivého momentu jako a reduktor otáček šnekového převodu . Ať už jste student inženýrství, technik údržby nebo fanoušek, který vytváří svůj první automatizovaný stroj, pochopení této základní součásti vám pomůže lépe se rozhodovat o návrhu a nákupu.

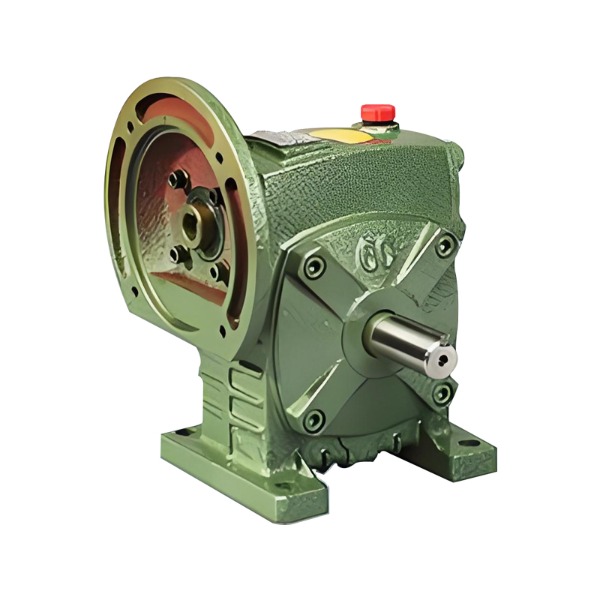

Reduktor rychlosti šnekového převodu je mechanické zařízení, které snižuje rychlost otáčení a současně zvyšuje točivý moment. Skládá se ze dvou hlavních prvků: šneku (který vypadá jako šroub) a šnekového kola (kolo se spirálovými zuby). Šnek je hnací komponenta; šnekové kolo je hnanou součástí.
Na rozdíl od konvenčních ozubených soukolí, kde jsou hřídele rovnoběžné, šnekový reduktor obvykle přenáší pohyb mezi kolmými, neprotínajícími se hřídeli. Tato pravoúhlá konfigurace šetří místo a umožňuje kompaktní konstrukci stroje.
Princip fungování je zdánlivě jednoduchý. Jak se šnek otáčí, jeho šroubovité závity tlačí na zuby šnekového kola. Protože závit šneku je v podstatě souvislá nakloněná rovina omotaná kolem válce, každé plné otočení šneku posune šnekové kolo dopředu pouze o jeden zub (nebo zlomek zubu).
Tato geometrie vytváří vysoký redukční poměr v jedné fázi. Pokud má šnek například jeden začátek (jeden souvislý závit), jedno celé otočení šneku posune šnekové kolo o jeden zub. Pokud má kolo 50 zubů, výstupní hřídel se otáčí 1/50 vstupní rychlosti.
Klíčové mechanické chování:
Důležité: Ne všechny šnekové pohony jsou samosvorné. Stav samosvornosti závisí na úhlu stoupání a koeficientu tření. Základní pravidlo: úhel náběhu pod 5–6 stupňů obecně poskytuje samosvorné chování.
Pochopení částí pomáhá při odstraňování problémů a výběru. Níže je jednoduchý rozpis:
| Komponenta | Funkce |
|---|---|
| Červ (vstup) | Hřídel z kalené oceli se šroubovitými závity; se připojuje k motoru. |
| Šnekové kolo (výstup) | Bronzové nebo mosazné ozubené kolo, které je v záběru se šnekem; snižuje otáčky a zvyšuje točivý moment. |
| Bydlení | Uzavře převodovku, zadržuje mazivo a udržuje vyrovnání hřídele. |
| Ložiska | Podepřete vstupní a výstupní hřídele, snižují tření a opotřebení. |
| Těsnění a těsnění | Zabraňte úniku maziva a zabraňte vniknutí nečistot. |
| Mazací systém | Obvykle olejová lázeň nebo nucený oběh; nezbytný pro odvod tepla. |
Volba materiálů je záměrná: šnek je vyroben z tvrdé oceli, zatímco kolo je z měkčího bronzu. Toto odlišné párování materiálu snižuje zadření a umožňuje měkčímu kolu mírně se přizpůsobit šneku, čímž se zlepšuje kontaktní plocha a rozložení zátěže.
Jednou z definujících charakteristik šnekového převodového reduktoru je schopnost dosáhnout vysokých redukčních poměrů v kompaktním prostoru. Jednostupňové jednotky běžně nabízejí poměry od 5:1 do 100:1. Dvoustupňové jednotky mohou překročit 1000:1.
Toto vysoké snížení však přichází s kompromisem: účinnost. Protože šnek spíše klouže po kole než se valí, jsou ztráty třením značné. Typické rozsahy účinnosti jsou:
Pro srovnání, reduktor s čelním ozubením s podobným poměrem by mohl dosáhnout 95% účinnosti, ale nenabízí samosvorné nebo stejné kompaktní pravoúhlé uspořádání.
Inženýři a konstruktéři volí šnekové převodovky pro několik hmatatelných výhod:
Vysoká redukce v jedné fázi
Jiné typy převodů často potřebují dva nebo tři stupně, aby odpovídaly redukci jednoho šnekového stupně. Tím se snižuje počet dílů, doba montáže a celková velikost zařízení.
Pravoúhlý přenos síly
Když musí být motor namontován kolmo k hnanému hřídeli, šnekový převodový reduktor řeší problém s uspořádáním bez dalších kuželových ozubených kol nebo složitých držáků.
Samozamykací schopnost
Ve zvedacích aplikacích (např. elevátory, zvedáky, nakláněcí dopravníky) zabraňuje samosvorná funkce zpětné rotaci při odpojení napájení. Funguje jako mechanická brzda, která zvyšuje bezpečnost.
Tichý a plynulý chod
Nepřetržitý posuvný záběr produkuje méně vibrací a hluku ve srovnání s některými jinými typy převodů, zejména při středních rychlostech.
Tolerance přetížení
Mírné nesouososti nebo momentální přetížení jsou lépe tolerovány, protože materiál šnekového kola (bronz) se může elasticky deformovat bez křehkého porušení.
Žádná technologie není dokonalá. Šnekový převodový reduktor má několik omezení, která musí být zohledněna při návrhu systému.
Nižší účinnost
Jak již bylo zmíněno, tření snižuje účinnost, zejména při vyšších převodových poměrech. To znamená, že se více energie ztrácí jako teplo, což může vyžadovat dodatečné chlazení v aplikacích s nepřetržitým provozem.
Tvorba tepla
Nadměrné teplo degraduje mazivo a může poškodit těsnění nebo způsobit tepelnou roztažnost součástí. Inženýři musí vypočítat limity tepelného výkonu, nejen limity mechanického točivého momentu.
Omezená vstupní rychlost
Vysoké vstupní otáčky (nad 3000–4000 ot./min.) mohou vést k přehřátí a rychlému opotřebení. Šnekové redukce jsou nejvhodnější pro střední vstupní otáčky střídavých motorů, servomotorů nebo hydraulických motorů.
Zpětná reakce
Přestože lze šnekové pohony vyrábět s nízkou vůlí (přesné třídy), standardní komerční jednotky mají větší vůli než vysoce kvalitní čelní nebo planetové převodovky. To je důležité pro přesné polohovací aplikace, jako jsou CNC otočné stoly.
Se šnekovým převodem se setkáte u mnoha každodenních a průmyslových strojů. Níže jsou uvedeny běžné příklady seskupené podle funkcí.
| Oblast použití | Typický případ použití |
|---|---|
| Manipulace s materiálem | Pohony pásových dopravníků, paletizátory, zvedací stoly |
| Automobilový průmysl | Elektricky ovládaná okna, seřízení sedadel, systémy řízení |
| Průmyslové stroje | Míchačky, míchadla, indexovací stoly, balicí zařízení |
| Zvedací zařízení | Kladkostroje, navijáky, zvedáky, nůžkové zvedáky |
| Zemědělství | Šneky na obilí, míchačky krmiv, závlahové systémy |
| Brány a zábrany | Výložníková vrata, posuvná vrata, parkovací závory |
V každém z těchto příkladů je klíčovým požadavkem obvykle vysoký točivý moment při nízkých otáčkách, někdy s požadavkem samosvornosti nebo prostorovými omezeními.
Výběr správné jednotky pro váš stroj zahrnuje více než jen poměr a točivý moment. Postupujte podle této logické sekvence:
Krok 1 – Definujte vstupní a výstupní požadavky
Krok 2 – Určete servisní faktor
Na základě typu zátěže (stejnoměrné, střední rázy, silné rázy) a denních provozních hodin. Vynásobte požadovaný točivý moment servisním faktorem, abyste získali návrhový točivý moment.
Krok 3 – Zkontrolujte poměr
Vydělte vstupní rychlost výstupní rychlostí. Vyberte nejbližší dostupný standardní poměr.
Krok 4 – Ověřte tepelnou kapacitu
Ujistěte se, že reduktor může odvádět teplo, aniž by překročil povolený nárůst teploty. Pokud ne, zvažte větší jednotku, externí chlazení nebo nucené mazání.
Krok 5 – Potvrďte orientaci montáže
Šnekové redukce jsou často naplněny olejem na určitou úroveň. Montáž vzhůru nohama nebo pod nestandardním úhlem může vyžadovat speciální úpravy mazání.
Krok 6 – Zkontrolujte požadavek na samozamykání
Pokud je prevence zpětného chodu kritická, ověřte si u výrobce, že zvolený úhel stoupání a podmínky tření zajišťují samosvornost při zatížení a provozní teplotě.
Správné mazání je nejdůležitějším faktorem pro dlouhou životnost šnekového převodu. Kluzný kontakt vytváří tepelné a smykové namáhání, které běžné převodové oleje nemusí vydržet.
Průvodce výběrem maziva:
Kontrolní seznam údržby:
Mezi známky potíží patří: nadměrné teplo krytu (nad 200 °F / 93 °C), zvýšené vibrace nebo tmavý, spálený zápach z maziva.
Q1: Je reduktor rychlosti šnekového převodu reverzibilní?
A: Normálně ne. Většinu standardních jednotek nelze zpětně pohánět kvůli samosvornosti. Speciální konstrukce s nízkým třením (např. s válečkovými ložisky na šneku) mohou být reverzibilní, ale jsou méně běžné.
Q2: Proč jsou šneková kola vyrobena z bronzu?
Odpověď: Bronz má vynikající vlastnosti proti oděru vůči kalené oceli a navíc dobrou přizpůsobivost a odolnost proti korozi. Typickou volbou je hliníkový bronz nebo fosforový bronz.
Q3: Mohu použít reduktor rychlosti šnekového převodu pro nepřetržitý provoz?
Odpověď: Ano, ale musíte vypočítat tepelný výkon. Pro nepřetržitý provoz zvolte větší velikost rámu, než navrhuje čistě mechanický výpočet točivého momentu, nebo přidejte nucené chlazení.
Q4: Jaký je rozdíl mezi šnekovým a planetovým reduktorem?
Odpověď: Planetový reduktor nabízí vyšší účinnost a nižší vůli, ale postrádá samosvornost a je obecně dražší pro vysoké redukční poměry. Šnekový reduktor je jednodušší, samosvorný a kompaktnější pro pravoúhlé aplikace.
Šnekový převodový reduktor je robustní, kompaktní a všestranné řešení pro snížení rychlosti při znásobení točivého momentu – zvláště když potřebujete pravoúhlé uspořádání nebo pasivní ochranu zpětného chodu. Zatímco jeho účinnost je nižší než u některých jiných typů převodů, výhody vysoké jednostupňové redukce, tichého provozu a vlastní samosvornosti jej činí nepostradatelným v průmyslových odvětvích od manipulace s materiálem až po automobilové systémy.
Při výběru jednotky se zaměřte na tři kritické faktory: redukční poměr, tepelnou kapacitu a typ mazání. Při správném výběru a údržbě vám kvalitní šnekový reduktor bude poskytovat roky spolehlivé služby.
