Převodovka šnekových převodovek je základní technologie mechanického přenosu široce používaná v průmyslových odvětvích vyžadujících vysoké redukční poměry v kompaktních prostorech. Na rozdíl od konvenčních systémů se šikmým nebo čelním ozubením spoléhá převodovka šnekových převodovek na jedinečné kluzné působení mezi šnekem (šnekem) a šnekovým kolem (ozubené kolo). Tato konstrukce umožňuje pravoúhlý přenos točivého momentu, často s jedním redukčním stupněm, a zároveň nabízí vlastní výhody, jako je snížení hluku a samosvornost.

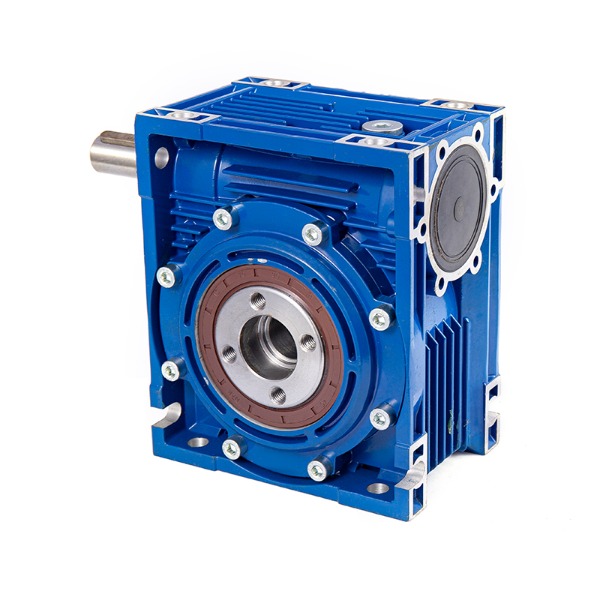

Šneková převodovka se skládá ze dvou hlavních součástí: šneku z kalené oceli (vstup) a šnekového kola z bronzu nebo litiny (výstup). Šnek má jeden nebo více spirálových závitů, které zabírají zuby kola. Jak se šnek otáčí, jeho závity tlačí na zuby kola, čímž se kolo otáčí. Osa šneku je kolmá k ose kola, čímž vzniká 90stupňová konfigurace pohonu.
Klíčovou mechanickou charakteristikou je, že pohyb je primárně přenášen ze šneku na kolo, ale nelze jej snadno obrátit. K tomu dochází, protože úhel tření mezi kluznými plochami obvykle překračuje stoupání šneku, čímž vzniká samosvorný efekt. Díky tomu jsou šnekové převodovky ideální pro kladkostroje, výtahy a dopravní systémy, kde je kritické udržení nákladů.
Pochopení výhod a nevýhod pomáhá konstruktérům vybrat vhodná řešení pohonů. Níže uvedené stručné shrnutí:
| Funkce | Benefit | Omezení |
|---|---|---|
| Redukční poměr | Až 100:1 v jedné fázi | Nižší účinnost (50–85 %) oproti ozubeným kolům se šikmým ozubením |
| Úroveň hluku | Velmi tichý provoz | Vyžaduje přesné mazání |
| Samosvorné | Nabízí ukázkovou jízdu v mnoha provedeních | Není spolehlivý při vibracích nebo vysoké rychlosti |
| Hustota točivého momentu | Vysoký točivý moment v malém obalu | Vytváří více tepla |
| Životnost | Dlouhá, pokud je správně hodnocena | Bronzové opotřebení kola se špatným mazáním |
Díky svému kompaktnímu tvaru a vysokým převodovým poměrům se převodové systémy šnekových převodovek objevují v mnoha odvětvích:
Při výběru převodovky šnekové převodovky pro konkrétní úkol by měli inženýři vyhodnotit:
| Parametr | Úvahy |
|---|---|
| Vstupní rychlost | Vyšší otáčky (>1500 ot./min) snižuje účinnost a tepelné zatížení |
| Výstupní točivý moment | Musí zahrnovat provozní faktory pro rázové zatížení nebo časté starty |
| Středová vzdálenost | Určuje celkovou velikost a kapacitu točivého momentu |
| Převodový poměr | Standardní poměry: 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Typ mazání | Syntetické PAO nebo minerální oleje s EP přísadami |
| Montážní poloha | Patka, příruba nebo hřídel; návrh návrhu hladiny oleje |
Kluzné působení u převodovky šnekové převodovky generuje větší tření než ozubená kola s valivým stykem. Účinnost silně závisí na úhlu stoupání a viskozity maziv. U šneků s jedním startem (nízký úhel stoupání) může účinnost klesnout na 50–60 % – ale samosvornost je spolehlivější. Vícespouštěcí šneky (více závitů) zlepšují účinnost na 75-85 %, ale snižují nebo eliminují samosvornost.
Pro řízení tepelného výkonu výrobci často navrhují skříně s chladicími žebry nebo integrují chlazení ventilátorem pro aplikace s nepřetržitým provozem. Správný výběr oleje a intervalové výměny jsou zásadní, degradované maziva urychluje protože opotřebení bronzových kol.
Správná montáž prodlužuje životnost. Mezi hlavní pokyny patří:
Zarovnání: Nesouosost vstupním a výstupním zubem mezi nerovnoměrným kontaktem a předčasné selhání.
Nastavení vůle: Některé konstrukce převodů šnekových převodovek umožňují nastavení střední vzdálenosti pro kompenzaci opotřebení.
Poloha dýchání: Nainstalujte odvzdušňovač na nejvyšší bod v konečné montážní orientaci, abyste zabránili úniku oleje.
Počáteční běh: Před provozem s plným zatížením se doporučuje krátká doba záběhu (2-4 hodiny při 50% zatížení).
Harmonogram výměny oleje: První výměna po 100-200 hodinách (u nové převodovky), poté každých 2500 hodin nebo ročně.
Q1: Je převodovka šnekové převodovky vždy samosvorná?
Ne. Samosvornost závisí na koeficientu tření, úhlu stoupání a povrchové úpravy. Obecně platí, že šneky s jedním startem s úhlem náběhu pod 5-6° poskytují samosvornost za statických podmínek. Vícestartové šky nebo vysoce účinné konstrukce se zřídkakdy samouzamykají. Vždy ověřte údaje výrobce.
Q2: Proč jsou šneková kola běžně vyráběna z bronzu?
Bronz má vynikající vlastnosti proti zadření proti kalené oceli a dokáže odstranit drobné nečistoty bez poškození šneku. Jeho nízký koeficient tření za podmínek mezního mazání je nezbytný pro kluzný kontakt u převodovky šnekové převodovky.
Q3: Může být převodovka šnekové převodovky řízena ručně?
U samosvorných konstrukcí je zpětný chod nemožný nebo vyžaduje velmi vysoký zpětný točivý moment. U bez samovolnosti může být možné ruční ovládání vzad, ale modely se nesmí týkat brzdových systémů kvůli nekontrolované akceleraci.
Q4: Jaká je typická životnost převodovky se šnekovou převodovkou?
Při správném mazání a v rámci jmenovitého zatížení je běžné 15 000–25 000 provozních hodin, než dojde k výrazné ztrátě účinnosti. Obvyklým limitujícím faktorem je opotřebení kol. Pravidelné měření vůle pomáhá předpovídat zbývající životnost.
Q5: Jak mohu zvýšit účinnost stávajícího pohonu šnekovým převodem?
Přejděte na syntetické polyalfaolefinové (PAO) nebo polyglykolové mazivo určené pro šnekové převody. pouze se, že hladina oleje je správná. Pokud je to možné, snižte vstupní rychlost. nezapomeňte, že vyšší účinnost obvykle snižuje schopnost samozamykání.
