Běžné problémy se šnekovou převodovkou a jak je opravit

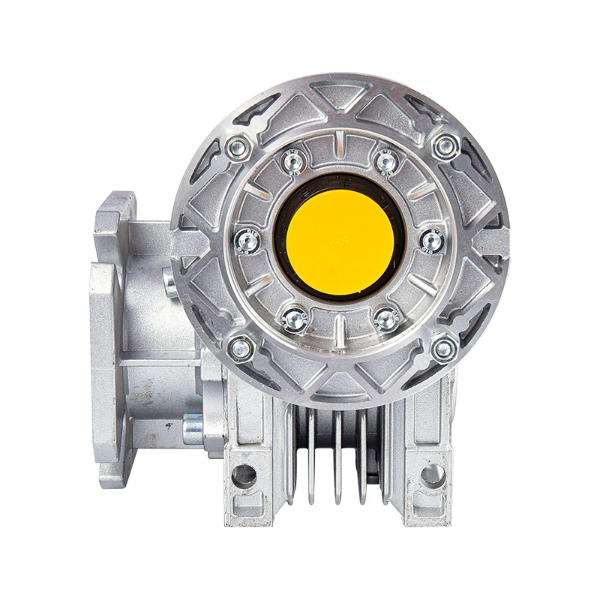

Převodovka šnekových převodovek systémy jsou široce používány v průmyslových strojích, dopravníkových systémech, výtahech a automatizačních zařízeních díky jejich kompaktní konstrukci, vysokým redukčním poměrům a tichému provozu. Jako každé mechanické zařízení pro přenos energie jsou však náchylné ke specifickým poruchám. Pochopení těchto běžných problémů a znalost jejich řešení může výrazně zlepšit spolehlivost a životnost.

Nadměrné opotřebení šnekového kola

Nejčastější poruchou u převodovky šnekových převodovek je zrychlené opotřebení bronzového šnekového kola. K tomu dochází v důsledku kluzného tření mezi kaleným ocelovým šnekem a měkčím bronzovým kolem. Nesprávné mazání, nesouosost nebo přetěžování dramaticky zvyšuje míru opotřebení.

Příznaky:

• Increased backlash
• Hlučný provoz (skřípání nebo skřípání)
• Kovové částice v mazivu
• Reduced output torque

Opravy:

• Vyměňte opotřebené šnekové kolo a zkontrolujte, zda šnek není poškozen.
• Používejte správnou viskozitu a typ maziva (obvykle EP převodové oleje nebo syntetické).
• Zajistěte správné vyrovnání vstupního a výstupního hřídele.
• Vyhněte se rázovému zatížení a častým start-stopům při plném zatížení.

Přehřívání

Vyvíjení tepla je vlastní převodovce šnekových převodovek kvůli kluznému kontaktu. Nadměrná teplota (nad 80–90 °C) však degraduje mazivo, zvyšuje opotřebení a může způsobit selhání těsnění. Přehřátí je často důsledkem vysokých okolních teplot, nepřetržitého provozu při plné zátěži nebo nedostatečného objemu oleje.

Příznaky:

• Housing too hot to touch
• Olejový zápach nebo změna barvy
• Oil leakage past seals
• Snížená účinnost

Opravy:

• Zkontrolujte hladinu oleje a v případě potřeby doplňte.
• Přejděte na syntetický olej vyšší třídy s lepší tepelnou stabilitou.
• Přidejte externí chladicí žebra nebo ventilátor nucené ventilace.
• Snižte provozní faktor (nižší vstupní rychlost nebo zatížení).

Pro tip: V aplikacích s nepřetržitým provozem může monitorování teploty oleje pomocí jednoduchého termočlánku zabránit katastrofálnímu selhání.

Únik oleje

Úniky oleje jsou trvalou nepříjemností v převodových jednotkách šnekových převodovek. Mezi běžná místa úniku patří těsnění vstupního/výstupního hřídele, dosedací plochy krytu a odvzdušňovací otvory. Netěsností se nejen plýtvá mazivem, ale také umožňuje pronikání nečistot.

Příznaky:

• Louže pod převodovkou
• Nízká hladina oleje po krátkém provozu
• Viditelná vlhkost kolem těsnění nebo spojů

Opravy:

• Vyměňte opotřebované hřídelové těsnění – ujistěte se, že povrch hřídele není rýhovaný.
• Při zpětné montáži naneste na spoje pouzdra anaerobní tmel.
• Vyčistěte nebo vyměňte ucpané odvzdušňovače, abyste zabránili nárůstu tlaku.
• Vyvarujte se přeplnění; dodržujte hladinu náplně výrobce.

Nadměrné vibrace a hluk

Zatímco převodovka šnekových převodovek běží tišeji než spirálové nebo čelní převodovky, neobvyklé vibrace nebo chrastění signalizují potíže. Příčiny zahrnují selhání ložisek, nesouosost šnekového hřídele nebo poškozené zuby ozubeného kola.

Příznaky:

• Cyklické klepání nebo dunění
• Viditelná oscilace hřídele
• Hodnoty akcelerometru přesahují normální základní čáru

Opravy:

• Zkontrolujte vyrovnání spojky mezi motorem a vstupem převodovky.
• Zkontrolujte ložiska, zda nevykazují důlky nebo poškození klece; v případě potřeby vyměňte.
• Ověřte, zda je axiální vůle šnekového hřídele v rámci specifikace (obvykle 0,05–0,15 mm).
• Utáhněte základové šrouby, abyste odstranili rezonanci.

Předčasná porucha ložiska

Ložiska nesou šnekový hřídel a hřídel šnekového kola. U šnekových převodovek odolávají axiální ložiska na šnekové hřídeli vysokému axiálnímu zatížení. Nedostatečné mazání, znečištění nebo chyby předpětí způsobují předčasné selhání ložiska.

Příznaky:

• Drsnost při ručním otáčení vstupního hřídele
• Vysokofrekvenční vibrace
• Kovový hluk během provozu

Opravy:

• Vyměňte ložiska se stejnou třídou přesnosti (např. P6 nebo P5).
• Používejte správné předpětí – příliš mnoho způsobuje přehřátí; příliš málo způsobuje hru.
• Zlepšete filtraci maziva pro odstranění částic >20 μm.
• Zajistěte, aby otvory pouzdra nebyly opotřebované nebo nekruhové.

Kontaminace a degradace maziva

Životnost maziva ve šnekových převodovkách je kratší než u jiných typů převodů v důsledku vyšších provozních teplot a kluzného účinku. Běžné je vnikání vody, oxidace a kontaminace částicemi.

Příznaky:

• Mléčný nebo zakalený olej (voda)
• Černý, spálený zápach (oxidace)
• Usazeniny kalu na interiéru bydlení

Opravy:

• Výměnu oleje provádějte v pravidelných intervalech (typicky každých 2 500–5 000 hodin).
• Používejte syntetické oleje PAO nebo PAG určené pro šnekové pohony.
• Nainstalujte odvzdušňovače, aby se zabránilo pronikání vlhkosti.
• Odebírejte pravidelně vzorky oleje pro laboratorní analýzu.

Nárůst vůle v průběhu času

Počáteční vůle ve šnekové převodovce je nezbytná pro tvorbu olejového filmu a tepelnou roztažnost. Nadměrná vůle však snižuje přesnost polohování a způsobuje rázové zatížení. Postupné zvyšování vůle indikuje opotřebení zubů šnekového kola.

Příznaky:

• Špatná opakovatelnost v servo aplikacích
• Drnčení při změně směru
• Uvolnění cítit při kmitání výstupního hřídele

Opravy:

• U dělených šneků upravte axiální polohu šneku, abyste snížili vůli.
• Šnekové kolo vyměňte, pokud opotřebení zubů přesahuje 15 % původní tloušťky.
• U nestavitelných převodovek zvažte výměnu celé převodovky.
• Pokud je přesnost kritická, vyhněte se opakovaným cyklům zpětného zatížení.

Kontrolní seznam preventivní údržby pro šnekové převodovky

Chcete-li maximalizovat životnost, implementujte následující rutinu:

• Týdně: Vizuální kontrola těsnosti, neobvyklého hluku a teploty krytu.
• Měsíčně: Zkontrolujte hladinu oleje a doplňte stejný typ maziva.
• Čtvrtletně: Vzorek oleje pro kontaminaci; čistý oddech.
• Ročně: Změřte vůli a vůli ložiska; vyměňte olej bez ohledu na podmínky při provozu >80°C.
• Každé 2 roky: Demontujte, vyčistěte, zkontrolujte kontakt šneku a kola, vyměňte těsnění.

Závěr

Převodové systémy šnekových převodovek jsou při správné údržbě robustní a spolehlivé. Nejběžnějším problémům – opotřebení, přehřívání, netěsnosti, vibrace, selhání ložisek, degradace maziva a vůle – lze předejít správným výběrem maziva, pravidelnými kontrolami a rychlými opravami. Pochopením základních příčin a aplikací výše uvedených oprav mohou týmy údržby snížit neplánované prostoje o 50 % nebo více a výrazně prodloužit životnost převodovky. Konkrétní tolerance a třídy maziv si vždy prostudujte v příručce originálního zařízení a pamatujte: u šnekových pohonů je teplota nejlepším ukazatelem zdraví.
