Jak šnekový převod zlepšit průmyslové aplikace a co je třeba poznamenat?

Úvod

V moderních průmyslových systémech hraje mechanický převod klíčovou roli při zajišťování stabilního a efektivního provozu. Mezi různými převodovými zařízeními je šnekový reduktor — také známý jako a reduktor otáček šnekového převodu — se stal široce rozšířeným díky své schopnosti poskytovat vysoký točivý moment při nízkých otáčkách při zachování kompaktní konstrukce. Toto zařízení kombinuje šnek (podobný šroubu) a šnekové kolo (podobné ozubenému kolu), čímž vzniká unikátní metoda záběru, která umožňuje výrazné snížení rychlosti a plynulý přenos výkonu.

Co je reduktor šnekového převodu?

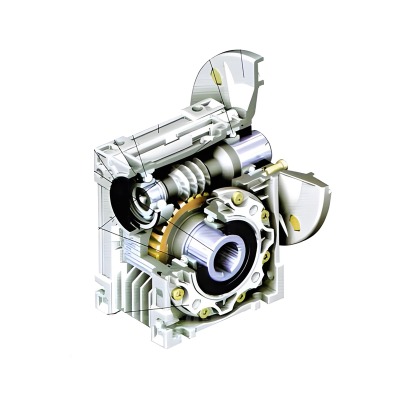

Šnekový reduktor je typ mechanického zařízení pro snížení rychlosti, které používá šnek (šnekový hřídel) a šnekové kolo k přenosu výkonu. Šnek zabírá s kolem v pravém úhlu, což umožňuje zpomalit rotační pohyb při výrazném zvýšení točivého momentu. Díky této jedinečné metodě záběru jsou šnekové převodovky zvláště užitečné v situacích, které vyžadují kompaktní konstrukci, nízkorychlostní výstup a přenos vysokého točivého momentu.

Na rozdíl od jiných typů převodovek jsou šnekové převodovky dobře známé pro své samosvorné vlastnosti, což znamená, že v určitých konstrukcích může šnek pohánět kolo, ale kolo nemůže pohánět šnek. Tato vlastnost je velmi výhodná v aplikacích, jako jsou zdvihací, zvedací a dopravníkové systémy, kde je třeba zabránit neúmyslnému zpětnému pohybu.

Ve srovnání s jinými technologiemi redukce převodů vynikají šnekové převodovky svou jednoduchostí konstrukce a univerzálností použití. Jsou široce používány v automatizačních zařízeních, systémech manipulace s materiálem, zemědělských strojích a těžkých zvedacích zařízeních díky své spolehlivosti a kompaktnímu tvaru.

Typy převodovek

Aplikace šnekových převodovek

Šnekový převod a jeho varianta, šnekový převodový reduktor, se staly nepostradatelnými v celé řadě průmyslových odvětví. Jejich schopnost kombinovat kompaktní konstrukci s vysokým točivým momentem je činí ideálními pro úkoly, které vyžadují spolehlivost i efektivitu. Od dopravníků po zvedací zařízení podporují šnekové reduktory řadu odvětví, kde je mechanická stabilita nejvyšší prioritou.

Jedno z nejběžnějších použití je v dopravníkových systémech a systémech manipulace s materiálem, kde je nezbytný plynulý a nepřetržitý pohyb. Kompaktní konstrukce umožňuje, aby se tyto redukce vešly do omezených prostor, zatímco jejich momentová charakteristika zajišťuje stabilní přepravu zboží bez prokluzu.

V zemědělských strojích se šnekové převodovky používají k řízení úkolů, jako je obdělávání půdy, zpracování semen a přeprava plodin. Jejich odolnost pomáhá vybavení odolat drsnému venkovnímu prostředí, včetně prachu a bláta.

Jsou také klíčové v automatizačních zařízeních, kde je vyžadováno přesné řízení pohybu. Ať už jsou šnekové převodovky integrované do robotických ramen nebo výrobních systémů, umožňují přesné polohování s minimálním hlukem.

Pro aplikace zvedání a zvedání hrají šnekové převodovky kritickou roli z hlediska bezpečnosti. Jejich samosvorná vlastnost zabraňuje zpětnému pohybu a zajišťuje, že těžká břemena zůstanou v bezpečí, i když se motor neočekávaně zastaví.

Aplikační scénáře a požadavky

Technické výhody a výkonnostní vlastnosti

Široké použití šnekového reduktoru a šnekového reduktoru rychlosti není způsobeno pouze jejich všestranností, ale také jejich výraznými technickými výhodami. Tato zařízení nabízejí rovnováhu mezi kompaktností, výkonem a spolehlivostí, díky čemuž jsou nezbytná v různých průmyslových aplikacích.

Přenos vysokého točivého momentu

Jednou z nejvýznamnějších výhod šnekových reduktorů je jejich schopnost poskytovat vysoký točivý moment i při nízkých otáčkách. To je klíčová vlastnost v aplikacích, jako je zvedání těžkých nákladů a dopravníky, kde je k pohybu nebo držení břemen potřeba stabilní síla. Přeměnou rychlosti na točivý moment zajišťuje šnekový převodový systém hladký a výkonný pohyb bez náhlých trhnutí nebo nestability.

Kompaktní struktura

Konstrukce pravoúhlého šnekového převodu umožňuje efektivní přenos síly ve stísněných prostorech. Na rozdíl od reduktorů s paralelním hřídelem umožňují reduktory rychlosti šnekového převodu konstruktérům navrhovat kompaktní uspořádání strojů bez obětování výkonu. To je zvláště cenné v automatizačních a dopravníkových systémech, kde efektivita prostoru přímo ovlivňuje produktivitu.

Redukce hluku a vibrací

Další výhodou technologie šnekového převodu je regulace hluku. Díky kluznému kontaktu mezi šnekem a šnekovým kolem produkuje převodovka méně vibrací a nižší hladiny hluku ve srovnání s jinými typy reduktorů. Pro průmyslová odvětví, jako je robotika, zpracování potravin nebo automatizace laboratoří, kde je požadavkem tichý provoz, se tato funkce stává klíčovou výhodou.

Samouzamykací vlastnosti

Mnoho šnekových převodovek má samosvorný mechanismus, který zabraňuje zpětnému pohonu šnekového kola. To přidává vrstvu bezpečnosti při zvedání a zdvihání, kde by zpětný pohyb mohl představovat riziko.

Úvahy o účinnosti

Zatímco šnekové převodovky mají obecně nižší účinnost než spirálové převodovky kvůli kluznému tření, pokroky v materiálech, metodách mazání a přesné výrobě zlepšily jejich výkon. Pro určité aplikace je poměr účinnosti a bezpečnosti stále tou nejvhodnější volbou.

Bezpečnostní opatření a pokyny k údržbě

Přestože jsou šnekové převodovky a šnekové převodovky odolné a spolehlivé, jejich výkon a životnost značně závisí na správném provozu a údržbě. Nesprávné použití nebo zanedbání může vést k předčasnému opotřebení, přehřátí nebo dokonce mechanickému selhání. Pro maximalizaci účinnosti a dlouhé životnosti je třeba vždy dodržovat několik opatření.

Řízení mazání

Mazání je nejdůležitějším faktorem pro udržení hladkého provozu. Šnek a šnekové kolo pracují prostřednictvím kluzného kontaktu, který vytváří tření a teplo. Použití správného převodového oleje snižuje opotřebení a zajišťuje stabilní výkon. Olej by měl být pravidelně vyměňován, aby se zabránilo kontaminaci prachem, vlhkostí nebo kovovými částicemi.

Přesnost při instalaci

Nesprávné vyrovnání během instalace může vést k nerovnoměrnému opotřebení a zvýšené hlučnosti. Montáž by měla být provedena na stabilní základnu bez vibrací a spojky by měly být zkontrolovány, zda nejsou vyosené. Použití přírubové montáže nebo přímé spojky může pomoci zlepšit přesnost.

Ochrana proti zatížení a přetížení

Každý reduktor šnekového převodu má jmenovitou kapacitu točivého momentu. Trvalý provoz nad tímto limitem urychluje opotřebení a může poškodit šnek nebo kolo. Monitorování úrovní zátěže a integrace systémů ochrany proti přetížení zajišťuje bezpečný provoz.

Odvod tepla

Vzhledem k tomu, že klouzavý pohyb vytváří teplo, může prodloužený provoz při vysokých rychlostech nebo velkém zatížení výrazně zvýšit teplotu. V aplikacích s vysokým zatížením je třeba zvážit adekvátní ventilaci, chladicí zařízení nebo chladiče.

Pravidelný monitoring a preventivní údržba

Včasná detekce problémů, jako je abnormální hluk, vibrace nebo únik oleje, může zabránit nákladným prostojům. Naplánované kontroly pomáhají identifikovat problémy dříve, než se eskalují.

Doporučení pro údržbu a péči

Průvodce výběrem a konfigurací produktu

Výběr správného šnekového reduktoru nebo reduktoru šnekového převodu je kritickým krokem k zajištění efektivního a bezpečného provozu strojů. Protože každá průmyslová aplikace má jedinečné požadavky, musí být reduktor pečlivě přizpůsoben zatížení zařízení, rychlosti a podmínkám prostředí.

Odpovídající točivý moment a požadavky na zatížení

Prvním krokem je stanovení požadovaného krouticího momentu stroje. Pro zvedací nebo vysoce namáhaná zařízení je vyžadována šneková převodovka s vysokým točivým momentem. Poddimenzování reduktoru způsobí předčasné opotřebení, zatímco předimenzování může vést ke zbytečným nákladům.

S ohledem na poměry snížení rychlosti

Poměr redukce definuje, o kolik se sníží vstupní rychlost na výstupu. Šnekové převodovky nabízejí široký rozsah převodových poměrů, typicky od 5:1 do 100:1, díky čemuž jsou vhodné pro dopravníky, automatizační systémy a přesná řídicí zařízení.

Způsoby instalace a montáže

Volba instalace závisí na uspořádání stroje. Možnosti zahrnují montáž na základnu, montáž na přírubu a přímou spojku. U kompaktních automatizačních systémů poskytuje přírubová montáž často vyšší přesnost a prostorovou efektivitu.

Hluk a podmínky prostředí

Pro aplikace v laboratořích, zpracování potravin nebo robotice jsou motory se šnekovou převodovkou s nízkou hlučností zásadní. Ve venkovním prostředí, jako je zemědělství, jsou upřednostňovány konstrukce odolné proti prachu a bahnu, aby byla zajištěna dlouhá životnost.

Přizpůsobení a integrace

Některá průmyslová nastavení vyžadují speciální rozměry hřídele, materiály pouzdra nebo těsnění. Pokud standardní modely plně nesplňují provozní požadavky, je třeba zvážit vlastní konfigurace.

Referenční tabulka parametrů výběru

Budoucí trendy ve vývoji reduktoru šnekového převodu

Průmyslová krajina se rychle vyvíjí a role šnekových převodovek se stále rozšiřuje v reakci na nové technologické požadavky. Zatímco tato zařízení jsou již dobře zavedena pro svůj vysoký točivý moment a kompaktní design, očekává se, že budoucí vývoj zvýší jejich účinnost, přizpůsobivost a dlouhou životnost. Příští generaci reduktorů šnekových převodů formuje několik klíčových trendů.

Vyšší efektivita díky optimalizaci návrhu

Tradičně byly šnekové převodovky považovány za méně účinné než spirálové nebo planetové alternativy kvůli kluznému tření. Pokroky v geometrii ozubených kol, povrchové úpravě a technologii mazání však pomáhají minimalizovat energetické ztráty. Optimalizací profilů zubů a snížením třecího odporu dosahují výrobci vyšší účinnosti šnekových reduktorů, což je činí atraktivnějšími pro energeticky náročná odvětví.

Integrace inteligentních monitorovacích systémů

Jak průmysl přijímá digitální transformaci, stávají se možností inteligentní šnekové převodovky s integrovanými senzory. Tyto senzory monitorují parametry, jako je teplota, vibrace a zátěž v reálném čase, a přenášejí data do systémů prediktivní údržby. Toto inteligentní monitorování snižuje neočekávané prostoje a zajišťuje bezpečný provoz, zejména v automatizaci a aplikacích pro zvedání těžkých nákladů.

Pokročilé materiály pro prodlouženou životnost

Použití inovativních materiálů také pohání budoucnost šnekových převodovek. Specializované slitiny, kompozitní pouzdra a povlaky odolné proti opotřebení pomáhají zvýšit životnost a snížit četnost údržby. Zkoumají se lehké materiály pro kompaktní strojní zařízení, aniž by došlo ke snížení pevnosti.

Zaměřte se na kontrolu hluku a vibrací

Snížení hluku zůstává prioritou, zejména pro průmyslová odvětví, jako je robotika, laboratoře a lékařské vybavení. Očekává se, že nové konstrukční přístupy ke zlepšení redukce hluku šnekového převodu zajistí tišší provoz při zachování točivého momentu.

Modulární a přizpůsobitelné konfigurace

Budoucí šnekové převodovky budou pravděpodobně obsahovat modulárnější konstrukce, které uživatelům umožní přizpůsobit převody, způsoby montáže a materiály pouzdra. Tato flexibilita zajišťuje kompatibilitu s širší škálou aplikací a odvětví.

Závěr

Šnekový převod a jeho varianta, šnekový převod, zůstávají nepostradatelnými součástmi moderních průmyslových strojů. Jejich schopnost dodávat vysoký točivý moment, kompaktní konstrukce, nízká hlučnost a spolehlivé bezpečnostní prvky zajišťují, že hrají klíčovou roli v aplikacích od dopravníků a zemědělské techniky až po automatizační systémy a zařízení pro zvedání těžkých břemen.

Zároveň tato zařízení vyžadují pečlivou pozornost k přesnosti instalace, řízení mazání, monitorování zátěže a pravidelné údržbě. Dodržováním doporučených preventivních opatření mohou operátoři výrazně prodloužit životnost zařízení, snížit prostoje a maximalizovat celkovou efektivitu.
